一、方法簡介
稱取一定質量的焦炭試樣，置于干燥箱中，在一定的溫度下干燥至質量恒定。以焦炭試樣的質量損失計算水分的百分含量．
二、試劑
① 變色硅膠：工業(yè)用品．
② 無水氛化鈣：化學純，粒狀．
三、儀器和設備
① 干燥箱：帶有自動調(diào)溫裝置，能保持溫度 170 一 180 ℃ 和 105 一 110 ℃ ·
② 淺盤：由鍍鋅薄鐵板或薄鋁板制成，尺寸約為 300mm x 200mm X 20mm 。
③ 玻 璃稱量瓶：直徑 40mm ，高 25mm ，并附有嚴密的磨口蓋。
④ 干燥器：內(nèi)裝變色硅膠或粒狀無水氯化鈣。
⑤ 分析天平：感量 0 . 0001g
⑥ 托盤天平：感量 1g 。
四、試驗步驟
① 全水分的測定
a 、用預先干燥并稱量過的淺盤稱取粒度小于 13mm 的試樣約 500g （稱準至 1g ) , 鋪平試樣，
b 、將裝有試樣淺盤置于 170 一 180 ℃ 的干燥箱中， lh 后取出，冷卻 5min ， 稱量。 c 、進行檢查性干燥，每次 10min ，直到連續(xù)兩次質量差在 lg 內(nèi)為止， 計算時取后一次的質量。
② 分析試樣水分的測定
a 、用預先干燥至質量恒定并己稱量的稱量瓶迅速稱取粒度小于 0 . 2mm 攪拌 均勻的試樣 1 ± 0 . 05g （稱準至 0 . 0002g ) ，平攤在稱量瓶中。
b 、將盛有試樣的稱量瓶開蓋置于 105 -110 ℃ 干燥箱中干燥 1h ，取出稱量瓶 立即蓋上蓋，放入干燥器中冷卻至室溫（約 20min ) ，稱量。
c 、進行檢查性干燥，侮次 15min ，直至連續(xù)兩次質量差在 0 . 001g 內(nèi)為止，計 算時取后一次的質量，若有增重則取增重前一次的質量為計算依據(jù)。
五、試驗結果的計算

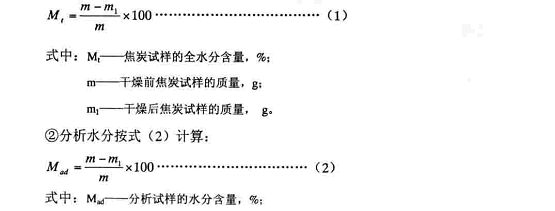

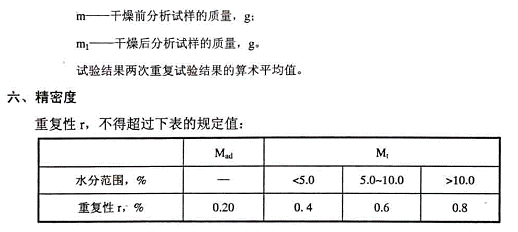

① 全水分按式（ l ）計算：
